SPEA 製品紹介

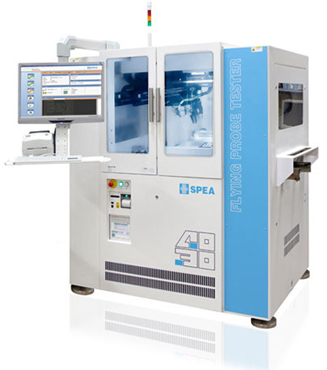

フライングプローブテスター 4030
標準機（量産用）

高速テストを実現するハイスループットシステム

量産テスト用に開発されたフライングプローバです。インサーキットテスターでは融合が難しい基板や頻繁なレイアウト変更が行われるケースなどでは、スループット能力がインサーキットシステムと同等な4030が量産テストに最適です。

フライングプローブテスター 4030標準機（量産用）
  • 量産用
  • インラインシステム

▲このページの先頭へ

  4030 4020
機械仕様 測定スピード(tests/sec) 750 750
プローブ移動スピード (moves/sec) 25 15
テスト領域 500x400mm　　20x16" 500x400mm　　20x16"
ボードサイズ 500x400mm　　20x16" 500x400mm　　20x16"
01005 パッケージ対応 ○ ○
最小ピッチ
(ポゴピンタイプ：SPB 751)		 100 µm 100 µm
X, Y, Z エンコーダ Linear Linear
X, Y エンコーダ分解能 0.012 µm 0.012 µm
Z エンコーダ分解能 0.050 µm 0.050 µm
ソフトタッチコンタクト ○ ○
両面固定プローブ ○ ○
テスト機能 インサーキットテスト ○ ○
ノーダルインピーダンステスト
（ＮＺＴ）		 ○ ○
オープンピン検出 ○ ○
外観検査 ○ ○
パワーオンテスト ○ ○
オンボードプログラミング ○ ○
ボードローディング マニュアルローディング ○ ○
インライン ○ -

▲このページの先頭へ

FLYING PROBE TESTERS 4030

The 4030 represents the only flying prober specifically designed for the end-of-line testing of high-volume productions. When accessibility limits or frequent layout changes make it impossible or not convenient to use bed-of-nails testers, the 4030 can be proficiently used in production test, since its throughput capability is comparable to bed-of-nails systems.

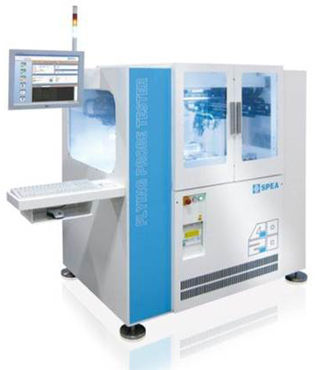

FLYING PROBE TESTERS 4020

The 4020 offers the same quality performance of 4060 and 4030, in a configuration suitable for standard applications. Easy-to-use and extremely compact, the 4020 is ideal for testing prototypes, pre-series and small production series.
